DSP-4080 / DSP-3060 音箱处理器

DIGITAL CROSSOVER SYSTEMPROCESSOR

DSP-4080 / DSP-3060

专业音箱处理器
DSP-4080, 4组输入、8组输出

产品简介

DSP-3060 / DSP-4080 是数字音频处理的简称,是一种可以实现多种DSP功能的专业音箱处理器,本系列产品集成压缩器、限幅器、分频器、延时器、均衡器、混音矩阵,可以通过精美直观的Mconsole软件快速地进行调试和监控,为专业音响扩音系统的构建和操作提供了广阔的操作空间,
DSP-3060 / DSP-4080 分别配置了 3 路输入和 6 路输出与 4 路输入和 8 路输出Dante网络音频输入和输出接口的功能。

DSP-4080, 4
组输入、8组输出


产品特性:

● 96k24BIT 采样率

● 输入 15 段 PEQ,输出 10 段 PEQ,高低通滤波器

● 全通滤波器 AIIpass

● 支持动态均衡器

● USB 免驱自动连接软件,支持 RS232 中控控制,支持 TCPIP 有线和无线控制

● 支持手机 APP 无线控制

● 支持多台机器组网联调,远程监控



技术参数:

信号处理: DSP 芯片处理

信号处理:ADI SHARC 21489

音频系统延迟:1.8ms

数模转换:24-bit

采样率:96kHz


模拟音频输入输出

输入/输出通道:  DSP-4080 4 路平衡输入,8 路平衡输出. line level
                        DSP-3060 3 路平衡输入,6 路平衡输出. line level

模拟音频输入输出:ANALOG AUDIO INPUTS AND OUTPUTS

输入通道:4 路平衡输入. line level

音频接口:卡侬头公母

输入阻抗:20kΩ

最大输入电平:16dBu/Line

输出阻抗:150Ω

音频指标:AUDIO PERFORMANCE SPECIFICATIONS

频响曲线:20Hz-40kHz(±0.5dB)/Line

底噪:20Hz-20kHz,A-wt,-93dBu

THD+N:-90dB(@0dBu,1kHz,A-wt)/Line

信噪比:108dB(@16dBu,1kHz,A-wt)/Line

连接和显示:COMMUNITICATION PORTS AND INDICATORS

USB:Micro-B type, 免驱

RS232:Serial port communication 串口通信

TCP/IP 网口:RJ-45

指示灯:CLIP,LEVEL,EDIT,MUTE


电气与物理参数

工作温度:-20--80

供电范围: AC90V---264V 50/60 Hz

重量尺寸:

DSP-4080:

净重:3.20kg

尺寸(mm) :483x215x44.50

DSP-3060:

净重:3.10kg

尺寸(mm) :483x215x44.50

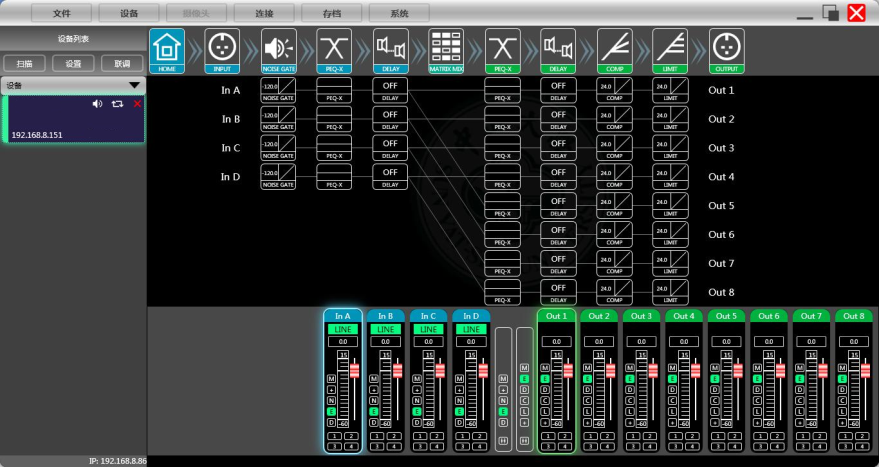

处理器控制系统
